Цанга (кліщі, щипці) - універсальний механічний затискний пристрій, призначений для надійної фіксації різального інструменту (фрез, свердел, мітчиків) або заготовок циліндричної форми в шпинделі верстата. Завдяки своїй конструкції вона забезпечує високу точність фіксації, що є критично важливим для якісної обробки. Придбати її можна у Станкомплект – перевірений інтернет-магазин сучасного обладнання для виробництва меблів.
Що таке цанга: конструкція та особливості

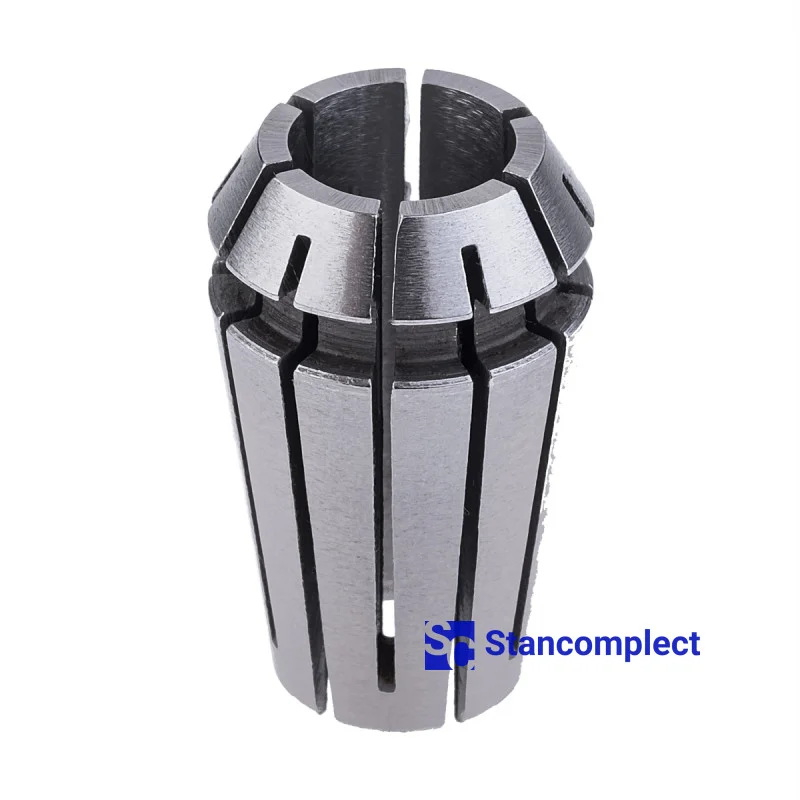

Цанга має форму пустотілої втулки з конічним зовнішнім профілем та поздовжніми прорізами. Її конструкція складається з наступних елементів:
- конічна частина. Цанга вставляється в конічний отвір цангового патрона. При затягуванні гайки патрона вона втискається в цей отвір;
- пружні "пелюстки". Поздовжні прорізи створюють кілька пружних сегментів. Коли цанга втискається в патрон, вони стискаються, надійно обжимаючи хвостовик інструменту. Кількість може варіюватися від 3 до 8 і більше, залежно від діаметра цанги;
- внутрішній отвір. Має точний діаметр, що відповідає діаметру хвостовика інструменту.
Принцип роботи простий - інструмент вставляється в цангу, потім вона поміщається в цанговий патрон. Затягування затискної гайки патрона зміщує її вздовж осі. Конічний профіль патрона стискає пелюстки, які, у свою чергу, міцно фіксують інструмент.
Замовити цанги, ріжучий інструмент, верстати можна за посиланням https://stancomplect.com/obladnannya-dlya-virobnictva-mebliv/shlifuvalni-verstaty недорого та з гарантією від офіційного виробника.
Які є види цанг?
Існує багато типів цанг, але найпоширенішими в метало- та деревообробці є системи ER, OZ та TG.
- Цанги типу ER (ER-Collet)
Це найпоширеніший тип цанг. Назва "ER" походить від "Elastic Range" (еластичний діапазон). Завдяки своїй конструкції, мають діапазон затиску, що дозволяє фіксувати інструменти з хвостовиком, діаметр якого трохи менший за номінальний розмір цанги (наприклад, ER32 на 10 мм може затискати інструменти від 9 до 10 мм).
Мають від 6 до 8 поздовжніх прорізів. Завдяки подвійному конічному профілю, вони забезпечують високу точність та надійність фіксації. Використовуються для свердлильних, фрезерних та токарних верстатів.
Додаткові варіації - ER-G для мітчиків, мають паз для фіксації квадратного хвостовика, ERS (Sealed) - герметичні з гумовими ущільнювачами для подачі мастильно-охолоджувальної рідини (МОР) через інструмент.
- Цанги типу OZ (OZ-Collet)
Є більш масивними та міцними порівняно з ER, що робить їх придатними для важкої та силової обробки. Їх діапазон затиску менший, і вони вимагають більш точної відповідності діаметру інструменту.
Мають відносно невелику кількість прорізів (зазвичай 4). Їхня конструкція забезпечує високу жорсткість. Використовуються для чорнової фрезерної обробки та свердління великих діаметрів, де потрібна максимальна міцність затиску. Розміри: OZ16, OZ20, OZ25, OZ32.
- Цанги типу TG (TG-Collet)
Це високоточні цанги з великою силою затиску, схожі за призначенням на OZ, але з меншою конусністю. Вони мають менший діапазон затиску, ніж ER. Використовуються для точних та високопродуктивних операцій, де потрібна мінімальна вібрація та висока жорсткість.
Важливо - завжди слід вставляти цангу в затискну гайку, а потім встановлювати інструмент. Ніколи не затягувати порожній цанговий патрон, це може пошкодити як патрон, так і цангу.
