Електромагнітний клапан — одна з тих деталей, про яку згадують лише тоді, коли вона підводить. Поливна система не вимкнулася вночі й залила теплицю. Пальник котла не отримав газ у потрібний момент і зупинив опалення. Лінія миття на молокозаводі не перекрилася після команди автоматики. У всіх цих історіях причина часто одна: клапан підібрали «за діаметром труби», а про тип, середовище, матеріали ущільнень і мінімальний перепад тиску ніхто не подумав.
Для підприємств Прикарпаття, де поруч працюють котельні, деревообробні й харчові цехи, агрогосподарства з поливом і теплицями, такі помилки особливо дорогі. Тут потрібне не просто «щось, що відкривається за сигналом», а клапан, який стабільно працює з певним середовищем, температурою й напругою живлення. Нижче розберемо логіку вибору простою мовою. А коли параметри вже відомі, залишається вирішити, де придбати потрібну модель. У каталозі ПНЕВМАТ у розділі електромагнітний клапан купити представлені моделі з латуні й нержавіючої сталі, мембранні клапани, клапани для пари, природного газу та інших середовищ.
Як працює електромагнітний клапан: коротко
Усередині клапана є котушка й рухомий сердечник (плунжер). Коли на котушку подають напругу, вона створює магнітне поле й переміщує сердечник — прохід відкривається або закривається. Коли напругу знімають, пружина повертає сердечник у вихідне положення. Саме це «вихідне положення без напруги» й визначає перший ключовий вибір.
NC чи NO: який клапан обирати
NC — нормально закритий
Клапан закритий, поки на котушці немає напруги. Подали напругу — відкрився, зняли — закрився. Це найпоширеніший тип і для більшості завдань безпечніший: у разі відключення електрики потік зупиняється.
Коли обирати NC:
- Аварійне перекриття. Подача води чи газу автоматично припиняється при відключенні живлення або за сигналом датчика.
- Подача газу на пальник. Газовий клапан має бути нормально закритим: без команди автоматики газ не повинен іти.
- Полив. Клапан відкривається за таймером чи датчиком вологості й не лишає воду відкритою при збої живлення.
- Дозування та періодичне наповнення, де відкриття потрібне лише короткочасно.
NO — нормально відкритий
Клапан відкритий, поки напруги немає, і закривається, коли її подають. Такий тип обирають, коли потік має зберігатися навіть при втраті живлення: наприклад, у контурі охолодження обладнання, де зупинка подачі води небезпечніша за її витік. Важливий недолік: щоб тримати клапан закритим, котушка перебуває під напругою постійно. Це означає нагрівання, споживання електрики й швидший знос.
|
Критерій |
NC (нормально закритий) |
NO (нормально відкритий) |
|---|---|---|
|
Стан без напруги |
Закритий |
Відкритий |
|
Типове призначення |
Аварійне перекриття, газ на пальник, полив, дозування |
Охолодження, контури, де потік має бути завжди |
|
Котушка під напругою |
Лише коли треба відкрити |
Коли треба тримати закритим |
|
Безпека при відключенні світла |
Потік зупиняється |
Потік зберігається |
|
Поширеність |
Дуже висока |
Менша, для спеціальних задач |
Правило для газових і аварійних ліній просте: тут обирають NC, а будь-яке рішення про NO має бути обґрунтоване технологією.
Пряма, непряма й мембранна дія
Тип дії визначає, як клапан «долає» тиск середовища, і напряму пов'язаний із мінімальним перепадом тиску.
Клапани прямої дії
Сердечник безпосередньо відкриває отвір, тому клапан працює навіть при нульовому перепаді тиску. Підходить для невеликих діаметрів (малі отвори) і для ліній із низьким тиском. Мінус: чим більший отвір, тим потужнішою має бути котушка, тож для великих діаметрів такі клапани зазвичай не застосовують.
Клапани непрямої дії (мембранні, сервокеровані)
Тут котушка відкриває лише малий допоміжний канал, а основний прохід відкриває сам тиск середовища, який діє на мембрану чи поршень. Така схема дозволяє керувати великими потоками при невеликій потужності котушки. Але є умова: для відкриття потрібен мінімальний перепад тиску (зазвичай десяті частки бару чи більше, точне значення вказано в паспорті). Якщо перепаду немає, клапан просто не відкриється.
Мембранні клапани непрямої дії зручні для води, повітря й нейтральних газів у середніх і великих діаметрах. Їхні слабкі місця: чутливість до забруднень (дрібна частинка може заклинити мембрану чи допоміжний канал) та потреба в перепаді тиску.
Клапани комбінованої (примусової) дії
Існують і гібридні конструкції, у яких сердечник механічно з'єднаний з мембраною. Вони працюють і при нульовому перепаді тиску, і на великих діаметрах. Якщо ваша лінія має низький або мінливий тиск, ці моделі варто розглянути окремо.
|
Тип дії |
Мінімальний перепад тиску |
Діаметри |
Типове застосування |
|---|---|---|---|
|
Прямої дії |
Не потрібен (працює від 0 бар) |
Малі |
Дрібні лінії, дозування, низький тиск |
|
Непрямої дії (мембранний) |
Потрібен (див. паспорт) |
Середні й великі |
Полив, подача води, повітря, нейтральні гази |
|
Комбінованої дії |
Не потрібен |
Середні й великі |
Лінії з низьким або нестабільним тиском |
Як враховувати середовище: вода, повітря, газ
Клапан обирають не лише за діаметром, а передусім за тим, що через нього тече.
Вода
Для холодної води чистої якості достатньо латунних клапанів із ущільненнями NBR чи EPDM. Якщо вода жорстка, містить пісок, мул чи окалину (типово для відкритих джерел і старих трубопроводів), перед клапаном обов'язково ставлять сітчастий фільтр. Для питної води й харчового виробництва частіше обирають нержавіючу сталь.
Повітря
Для стисненого повітря важливі сухість і відсутність оливи в потоці, а також робочий тиск і частота циклів. Для пневматичних контурів зазвичай застосовують клапани прямої дії чи комбіновані, особливо коли потрібна швидка реакція.
Природний газ
Газ — найвідповідальніше середовище. Тут не можна використовувати звичайний «водяний» клапан: потрібна модель, призначена саме для газу й відповідна вимогам безпеки. Клапан має бути NC, а монтаж, підключення до пальника та налагодження виконує кваліфікована організація з відповідним допуском. Не економте на цьому: помилка тут стосується життя, а не лише обладнання.
Пара, гарячі та агресивні середовища
Для пари й високої температури потрібні спеціальні клапани з відповідними матеріалами ущільнень і корпусу. Звичайні моделі з NBR швидко виходять з ладу. Для агресивних хімічних розчинів, кислот і лугів підбирають матеріали, стійкі саме до цього середовища, найчастіше нержавіючу сталь і FKM чи подібні ущільнення.
Матеріали корпусу й ущільнень

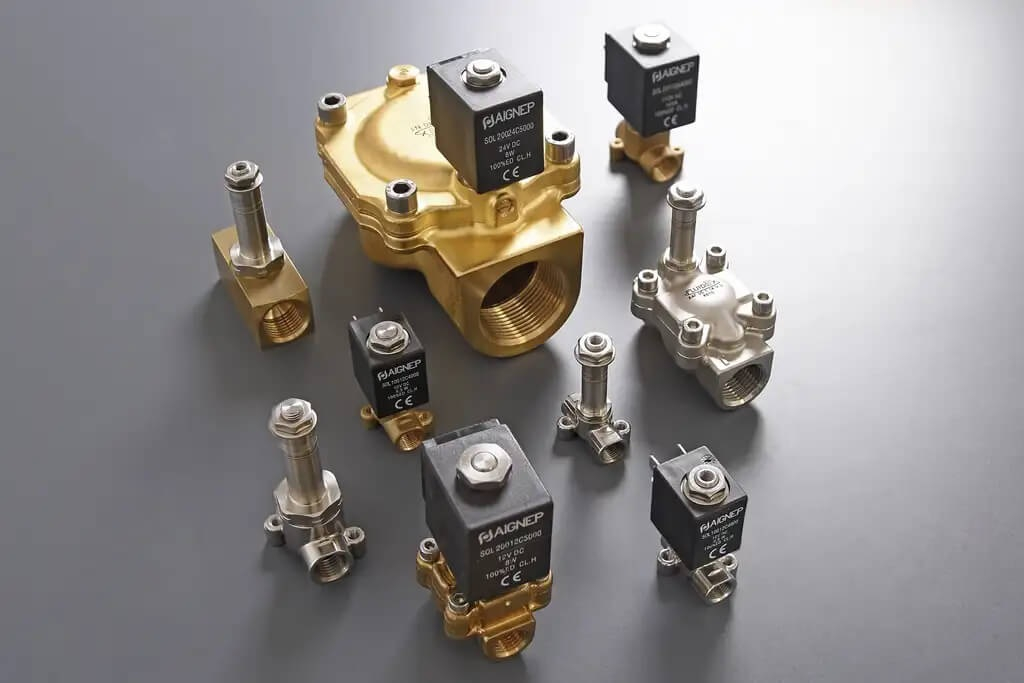

Корпус: латунь чи нержавіюча сталь
- Латунь — оптимальний вибір для води, повітря й нейтральних середовищ. Недорога, міцна, добре обробляється.
- Нержавіюча сталь — для агресивних середовищ, питної води, харчових виробництв, пари й підвищених температур. Дорожча, але витримує корозію й тривалу експлуатацію.
Ущільнення: NBR, EPDM, FKM
|
Матеріал |
Для яких середовищ |
Орієнтовна температура |
Обмеження |
|---|---|---|---|
|
NBR (нітрил) |
Вода, повітря, оливи, нафтопродукти, газ |
Помірна, орієнтовно до 80–90 °C |
Погано переносить озон, сильні окисники, гарячу воду й пару |
|
EPDM |
Гаряча вода, пара, слабкі кислоти й луги |
Вища, орієнтовно до 130–140 °C |
Не підходить для оливи й нафтопродуктів |
|
FKM (Viton) |
Оливи, паливо, агресивні хімікати, високі температури |
Висока, орієнтовно до 150–200 °C |
Дорожчий, поганий для пари й гарячої води |
Це орієнтовні діапазони. Точні межі залежать від виробника й конкретної марки матеріалу, тому їх варто звіряти з паспортом клапана. Головна помилка тут — обрати ущільнення «за замовчуванням». EPDM у лінії з оливою розбухне й відмовить, а NBR на гарячій воді швидко задубіє.
Електричні та експлуатаційні параметри
Напруга котушки
Найчастіше трапляються котушки на 12 В, 24 В і 230 В. Вибір залежить від системи керування:
- 12 і 24 В — безпечні низьковольтні, зручні для автоматики, контролерів, сонячних і акумуляторних систем, а також у вологих приміщеннях і теплицях;
- 230 В змінного струму — прості схеми, пряме підключення до мережі, типові для котелень і побутових систем.
Важливо розрізняти змінний (AC) і постійний (DC) струм: котушка розрахована на конкретний тип, і підключення не за призначенням призводить до перегріву чи вигоряння. Також враховуйте допустиме відхилення напруги (зазвичай ±10%).
Мінімальний перепад тиску
Для клапанів непрямої дії в паспорті вказано мінімальний робочий перепад тиску. Якщо в системі тиск нижчий або нестабільний, обирайте клапан прямої чи комбінованої дії.
Максимальний тиск і температура
Перевіряйте не лише номінальний, а й максимальний тиск, а також температуру середовища й навколишню температуру. Для зовнішнього монтажу важливо, щоб клапан витримував морози, а котушка не перегрівалася влітку.
Ступінь захисту IP
IP показує захист котушки від пилу й вологи. Для більшості промислових і побутових задач достатньо IP65. Для вологих цехів, теплиць, мийних дільниць і відкритих майданчиків звертайте увагу на IP65–IP67 і правильне кріплення роз'єму. Для вибухонебезпечних зон потрібне спеціальне виконання, звичайні котушки там не підходять.
Пропускна здатність (Kv)
Діаметр труби й діаметр прохідного отвору клапана — не одне й те саме. Для точного підбору дивіться на коефіцієнт пропускної здатності Kv: він показує, скільки води пройде крізь клапан при заданому перепаді тиску. Занадто малий Kv створює опір і падіння тиску на кінці лінії.
Алгоритм вибору: 5 кроків
- Визначте середовище. Вода, повітря, газ чи пара; чиста чи забруднена; яка температура. Від цього залежать і тип клапана, і матеріали.
- Виберіть положення без напруги. NC для аварійного перекриття, газу й поливу; NO лише там, де потік має зберігатися при відключенні живлення.
- Перевірте тиск і тип дії. Який робочий тиск і перепад? Чи є мінімальний перепад для мембранного клапана? Якщо тиск низький, обирайте пряму або комбіновану дію.
- Підберіть матеріали й розмір. Латунь чи нержавіюча сталь; NBR, EPDM чи FKM; потрібний Kv і з'єднання (різьба G чи NPT).
- Узгодьте електрику й захист. Напруга й тип струму (12/24/230 В, AC/DC), ступінь захисту IP, режим роботи (чи може котушка бути під напругою постійно).
Типові помилки
- Вибір за діаметром труби без перевірки Kv і мінімального перепаду тиску.
- «Водяний» клапан на газовій лінії.
- NO-клапан там, де потрібне аварійне перекриття.
- Ущільнення за замовчуванням, без урахування оливи, гарячої води чи хімії.
- Відсутність фільтра перед мембранним клапаном: бруд заклинює мембрану.
- Котушка не на ту напругу або не того типу струму.
- Ігнорування IP у вологому цеху чи теплиці.
- Монтаж газових клапанів без кваліфікованих спеціалістів.
Висновок
Електромагнітний клапан потрібно підбирати за сукупністю параметрів: положення без напруги (NC чи NO), тип дії (пряма, непряма чи комбінована), середовище, матеріали корпусу й ущільнень, напруга котушки, мінімальний перепад тиску й ступінь захисту. Така логіка однаково працює для котельні в Івано-Франківську, молочного цеху на Коломийщині, теплиці на Надвірнянщині чи деревообробного цеху на Косівщині. Підібрати модель під свої параметри можна в каталозі ПНЕВМАТ: якщо сумніваєтеся щодо середовища, тиску чи матеріалів, звіряйте їх з паспортом виробу або консультуйтеся зі спеціалістами перед замовленням.
