Тепловізійні прилади працюють на основі інфрачервоної технології, яка використовує здатність об'єктів випромінювати тепло. Будь-яке тіло з температурою вище абсолютного нуля (−273,15°C) випромінює інфрачервоне випромінювання.
Тепловізор фіксує це випромінювання, обробляє його за допомогою спеціальних сенсорів і перетворює в зображення, яке можна спостерігати на дисплеї пристрою. Гарний асортимент приладів доступний на сайті KitOptics: https://kitoptics.com.ua/
Основні компоненти тепловізора
- Інфрачервоний сенсор (детектор). Це ключовий елемент, що відповідає за зчитування інфрачервоного випромінювання від об'єктів. Найчастіше використовуються мікроболометри — напівпровідникові сенсори, здатні точно фіксувати різницю температур навіть на великій відстані.
- Оптична система. Тепловізор має спеціальні лінзи, які концентрують інфрачервоне випромінювання на сенсор. Лінзи можуть бути виготовлені з таких матеріалів, як германій або цинк селенід, що здатні пропускати інфрачервоне світло. Від якості лінзи залежить чіткість зображення та дальність виявлення об'єктів.
- Електронна обробка даних. Після того як сенсор зчитує теплове випромінювання, отримані дані передаються на електронні модулі, що перетворюють їх у візуальне зображення. Це зображення формується на основі різниці температур, де тепліші об'єкти зазвичай позначаються більш яскравими кольорами (білий, червоний), а холодніші — темнішими (синій, чорний).
- Дисплей. Показ зображення відбувається на дисплеї тепловізора. Сучасні прилади можуть мати різні варіанти дисплеїв, включаючи OLED або LCD екрани, що забезпечують високу якість картинки навіть за складних умов освітлення.
- Системи живлення. Тепловізори оснащені літій-іонними батареями, які забезпечують тривалий час автономної роботи. Деякі моделі мають змінні батареї або можливість підключення до зовнішніх джерел живлення, що важливо для тривалих місій або експедицій.
Як тепловізор формує зображення
Картинка яку ми бачимо заснована на різниці температур об'єктів. Інфрачервоне випромінювання, яке випромінюють об'єкти, надходить через лінзу на сенсор. Сенсор перетворює теплове випромінювання на електричні сигнали, які потім обробляються процесором пристрою. На екрані користувач бачить різнокольорове зображення, де різні температури позначені різними кольорами.
Типи тепловізорів
Ці прилади можна поділити на кілька типів залежно від їхньої конструкції та призначення:
- Монокуляри. Це компактні пристрої, які використовують одне око для спостереження. Вони зазвичай легкі та зручні для мобільного використання, наприклад, на полюванні або під час тактичних операцій.
- Тепловізійні біноклі. Ці пристрої забезпечують спостереження обома очима, що робить їх більш зручними для тривалих спостережень. Вони зазвичай використовуються рятувальними службами та у військових цілях.

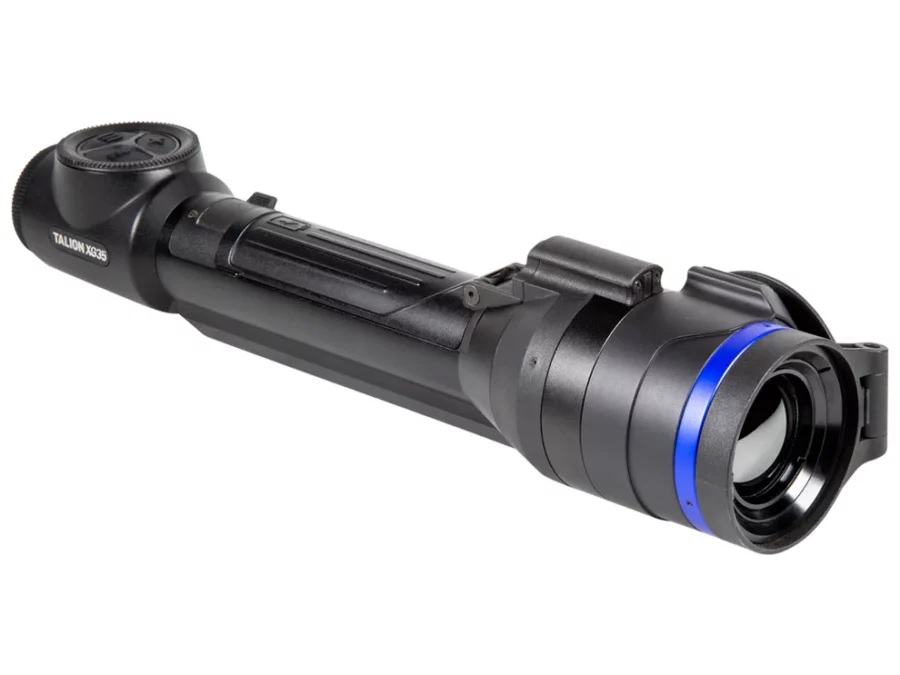

- Приціли. Використовуються для стрільби, оснащені прицільними сітками та іншими функціями для точного визначення цілі.
- Стаціонарні тепловізори. Використовуються для промислових цілей, таких як моніторинг температури обладнання або виявлення втрат тепла в будівлях.
Технологічні особливості
Сучасні моделі обладнані додатковими функціями. Наприклад, запис відео та фото. Деякі моделі тепловізорів дозволяють записувати відео або робити знімки під час спостереження. Це зручно для документування процесів або результатів моніторингу.
Вбудований лазерний далекомір дозволяє точно вимірювати відстань до об'єктів, що корисно для мисливців або під час рятувальних операцій.
Інтеграція з мобільними пристроями через Wi-Fi та Bluetooth дозволяє передавати зображення в режимі реального часу, що корисно для командної роботи або навчальних процесів.
